O fornecimento de energia em média e alta tensão através de subestações elétricas é fundamental para grandes consumidores industriais. Com o crescimento industrial da região de Campinas e a necessidade de fornecimento confiável de energia, subestações próprias tornaram-se essenciais para competitividade e continuidade operacional.
Se sua empresa consome mais de 2.500 kVA ou enfrenta limitações de fornecimento pela rede pública, uma subestação elétrica em campinas pode ser a solução para garantir energia confiável e economicamente viável. Este guia técnico apresenta tudo sobre subestações em Campinas: tipos, dimensionamento, processo de aprovação e instalação.
Quando Sua Empresa Precisa de uma Subestação Elétrica
A necessidade de subestação elétrica surge por diferentes fatores que vão além do simples consumo elevado de energia. Qualidade inadequada do fornecimento, limitações da rede de distribuição local, necessidade de backup energético ou expansões que excedem a capacidade disponível são situações que justificam este investimento.
Critérios Técnicos para Subestação
Consumidores do Grupo A (tensão igual ou superior a 2,3 kV) são obrigatoriamente enquadrados em modalidades tarifárias específicas e devem possuir subestação própria para conexão com a rede da concessionária. O Grupo A4 engloba consumidores atendidos em tensão de 2,3 kV a 44 kV, sendo o mais comum para aplicações industriais.
A demanda mínima para contratação no Grupo A é de 30 kW, conforme estabelecido pela Resolução Normativa ANEEL nº 414/2010. Acima deste limite, consumidores podem optar por modalidades tarifárias específicas que exigem subestação própria.
Mas a demanda não é o único fator determinante. Indústrias com processos críticos que não toleram interrupções, empresas localizadas em regiões com rede de distribuição sobrecarregada, ou instalações que necessitam de qualidade específica de energia podem justificar subestações mesmo com demandas menores.
A localização da empresa em Campinas também influencia esta decisão. Áreas industriais consolidadas geralmente têm melhor infraestrutura de distribuição, enquanto regiões em expansão podem ter limitações que tornam subestações próprias mais atrativas.
Análise de Viabilidade Econômica
A viabilidade econômica considera múltiplos fatores além dos custos diretos de energia. Redução de multas por ultrapassagem de demanda, eliminação de custos de energia reativa, maior estabilidade de fornecimento e possibilidade de contratação no mercado livre são benefícios que devem ser quantificados.
Para grandes consumidores, a diferença tarifária entre o Grupo A e Grupo B pode resultar em economia significativa que justifica rapidamente o investimento em subestação. Além disso, a possibilidade de participar do mercado livre de energia oferece flexibilidade adicional na gestão de custos energéticos.
A análise deve considerar também custos indiretos como paradas de produção por problemas na rede pública, custos de manutenção de equipamentos devido a variações de tensão, e impactos na qualidade dos produtos por instabilidades no fornecimento.
Tipos de Subestações para Aplicações Industriais

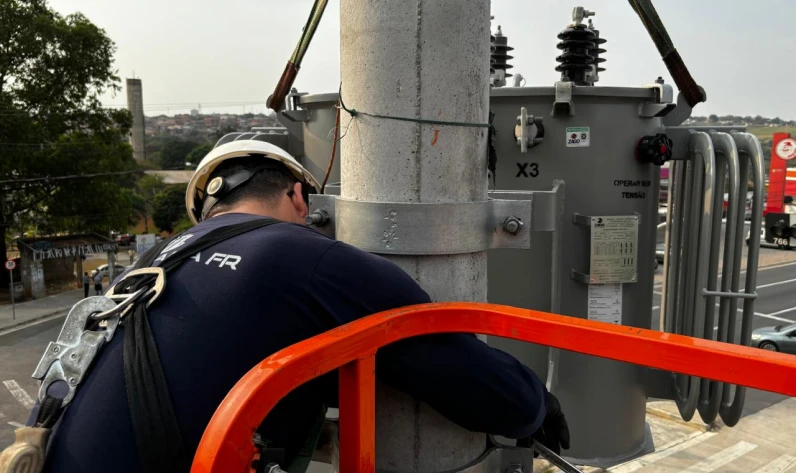

Subestações Aéreas (Convencionais)
Subestações aéreas utilizam equipamentos instalados ao ar livre, montados em estruturas metálicas ou postes. São a solução mais econômica para a maioria das aplicações industriais e oferecem facilidade de manutenção e expansão.
Para Campinas, subestações aéreas são adequadas na maioria dos casos, considerando as condições climáticas da região. O clima subtropical não apresenta agressividade excepcional que justifique proteções especiais além das convencionais.
Este tipo oferece vantagens como menor investimento inicial, facilidade de inspeção visual dos equipamentos, ventilação natural adequada para transformadores, e flexibilidade para modificações futuras. A principal limitação é a necessidade de área adequada e distâncias de segurança maiores.
Equipamentos típicos incluem transformadores de potência e instrumentos, chaves seccionadoras, disjuntores, para-raios, malha de aterramento e sistemas de proteção. Todos dimensionados para operação em ambiente aberto conforme as condições climáticas locais.
Subestações Abrigadas (Blindadas)
Subestações abrigadas concentram os equipamentos em invólucros fechados, oferecendo proteção superior e menor área de instalação. São indicadas quando há restrições de espaço ou necessidade de proteção especial.
Em ambientes industriais de Campinas, subestações blindadas podem ser necessárias quando há presença de atmosferas agressivas, limitações severas de espaço, ou exigências estéticas específicas.
As vantagens incluem maior segurança operacional, menor área necessária, proteção contra intempéries e vandalismo, e menor necessidade de manutenção. Contrapõem-se com maior investimento inicial e menor flexibilidade para modificações.
Tecnologias modernas como SF6 (hexafluoreto de enxofre) ou isolação a vácuo oferecem compactação extrema, sendo adequadas para instalações com severas restrições de espaço ou requisitos especiais de confiabilidade.
Subestações Móveis
Para situações especiais, subestações móveis oferecem flexibilidade única. Montadas em containers ou trailers, podem ser rapidamente instaladas para atender emergências, expansões temporárias ou testes de viabilidade.
Em Campinas, são frequentemente utilizadas durante manutenções programadas de subestações existentes, para atender picos sazonais de demanda, ou como solução temporária durante expansões industriais.
Principais Componentes de uma Subestação
Transformadores de Potência
O transformador é o coração da subestação, responsável por adequar os níveis de tensão entre a rede da concessionária e a instalação da empresa. Para aplicações industriais em Campinas, transformadores trifásicos são padrão.
A escolha da potência considera não apenas a demanda atual, mas também crescimentos futuros previstos. Transformadores com potência 20% a 30% superior à demanda atual são comuns para permitir expansões sem necessidade de substituição.
Diferentes tipos de refrigeração atendem a necessidades específicas. Transformadores a óleo (ONAN/ONAF) são mais econômicos e adequados para a maioria das aplicações. Transformadores a seco são utilizados quando há restrições ambientais ou necessidade de instalação em locais fechados.
Para Campinas, transformadores classe 15 kV são típicos para conexão com a rede da CPFL Paulista. A CPFL Paulista é uma concessionária que atende 234 municípios do interior paulista, incluindo Campinas, sendo a terceira maior distribuidora do país em número de endereços atendidos. A classe de tensão e grupo de ligação devem ser rigorosamente especificados conforme padrões da concessionária local.
Equipamentos de Proteção
Disjuntores de média tensão são responsáveis pela proteção e manobra dos circuitos principais. Devem ter capacidade de interrupção adequada às correntes de curto-circuito calculadas para o ponto de instalação.
Relés de proteção modernos oferecem múltiplas funções: sobrecorrente temporizada e instantânea, proteção diferencial, proteção de sub/sobretensão, e proteção direcional. Sistemas digitais permitem configuração flexível e comunicação com centros de controle.
Para-raios protegem a subestação contra sobretensões atmosféricas, crítico em Campinas devido à alta incidência de descargas atmosféricas. Devem ser coordenados com o sistema de aterramento e outros equipamentos de proteção.
Transformadores de instrumentos (TCs e TPs) fornecem sinais proporcionais às grandezas elétricas para medição e proteção. Sua precisão é fundamental para faturamento correto da energia e operação adequada das proteções.
Equipamentos de Medição e Supervisão
Sistemas de medição digitais registram todas as grandezas elétricas relevantes: energia ativa e reativa, demanda, fator de potência, distorções harmônicas e qualidade da energia. Para grandes consumidores, estes dados são fundamentais para gestão energética.
Sistemas supervisórios permitem monitoramento remoto da subestação, incluindo posição de equipamentos, alarmes, medições e comandos. Para empresas com múltiplas unidades, a supervisão centralizada oferece vantagens operacionais significativas.
A comunicação pode utilizar diversos protocolos: MODBUS, DNP3, IEC 61850, ou soluções proprietárias. A escolha depende da infraestrutura existente e necessidades específicas de integração.
Projeto e Dimensionamento de Subestações
Estudos Preliminares
Todo projeto de subestação deve começar com estudos detalhados que considerem as características específicas da instalação e requisitos da concessionária local. O estudo de viabilidade técnica avalia a capacidade da rede existente e necessidade de reforços.
Estudos de curto-circuito determinam as correntes máximas que podem ocorrer em condições de falta, informação fundamental para especificação de disjuntores, dimensionamento de condutores e projeto do sistema de aterramento.
A análise de fluxo de potência verifica os carregamentos dos equipamentos e níveis de tensão em diferentes condições operativas. Este estudo é especialmente importante quando há geração própria ou necessidade de operação em paralelo com a rede.
Para Campinas, estudos específicos podem incluir análise de estabilidade de tensão, impacto de harmônicos na rede local, e coordenação com outras instalações industriais na mesma região.
Dimensionamento dos Equipamentos
O dimensionamento correto é fundamental para operação segura e econômica da subestação. Transformadores devem ser especificados considerando não apenas a potência, mas também impedância adequada para limitação de correntes de curto-circuito.
Disjuntores exigem especificação cuidadosa da capacidade de interrupção, tensão suportável e características temporais de operação. A coordenação com proteções a montante e a jusante é crítica para seletividade adequada.
O sistema de aterramento deve ser dimensionado para dissipar com segurança as correntes de falta à terra, mantendo potenciais de toque e passo dentro de limites seguros. Em Campinas, a resistividade variável do solo exige estudos específicos para cada local.
Estruturas de suporte devem considerar cargas mecânicas dos equipamentos, esforços devido ao vento e ações sísmicas conforme normas brasileiras. Para equipamentos pesados como transformadores, fundações especiais podem ser necessárias.
Arranjo Físico e Layout
O arranjo da subestação influencia significativamente custos de construção, facilidade de operação e possibilidades de expansão futura. Para a maioria das aplicações industriais, arranjos simples como barra simples ou barra principal e transferência são adequados.
Distâncias de segurança devem ser rigorosamente respeitadas conforme normas técnicas e padrões da concessionária. Estas distâncias consideram não apenas aspectos elétricos, mas também acessibilidade para manutenção.
A orientação dos equipamentos deve considerar ventos predominantes da região, facilidade de acesso para veículos de manutenção, e integração com a infraestrutura existente da empresa.
Sistemas auxiliares como iluminação, drenagem, cercamento e casa de controle devem ser planejados desde o projeto inicial para evitar interferências posteriores com os equipamentos principais.
Processo de Aprovação e Conexão
Requisitos da CPFL Paulista
A CPFL Paulista possui padrões específicos para conexão de subestações de consumidores no sistema de distribuição. Estes padrões estabelecem requisitos técnicos detalhados que devem ser rigorosamente atendidos.
A documentação exigida inclui estudo de viabilidade técnica, projeto executivo da subestação, especificações técnicas dos equipamentos, cronograma de execução e comprovação da capacidade técnica da empresa instaladora.
Para grandes demandas, pode ser necessário acordo operativo específico estabelecendo responsabilidades de operação e manutenção, procedimentos de emergência e critérios para operação em paralelo com a rede.
Prazos de aprovação variam conforme a complexidade do projeto, mas geralmente ficam entre 60 e 120 dias para projetos convencionais. Projetos que exigem reforços na rede podem ter prazos maiores.
Licenciamento Ambiental
Subestações podem exigir licenciamento ambiental dependendo da potência e características dos equipamentos. Transformadores com óleo isolante, sistemas de contenção de óleo e impactos visuais são aspectos frequentemente avaliados.
Para Campinas, órgãos municipais podem ter exigências específicas relacionadas a zoneamento urbano, afastamentos de divisas e aspectos paisagísticos, especialmente em áreas com restrições ambientais.
Estudos de impacto ambiental podem ser necessários para grandes instalações, incluindo avaliação de ruído, campos eletromagnéticos e impactos na fauna e flora locais.
Aprovação nos Órgãos Competentes
Além da concessionária, subestações devem ser aprovadas em diversos órgãos conforme suas características. A prefeitura municipal analisa aspectos construtivos e conformidade com zoneamento local.
O Corpo de Bombeiros avalia sistemas de combate a incêndio, especialmente importantes em subestações com transformadores a óleo. Sistemas de contenção, drenagem e supressão são geralmente exigidos.
Órgãos ambientais podem exigir licenças específicas, principalmente quando há risco de contaminação do solo ou recursos hídricos por vazamentos de óleo isolante.
Instalação e Comissionamento
Preparação do Local
A preparação adequada do terreno é fundamental para construção de qualidade. Terraplanagem deve garantir drenagem adequada, evitando acúmulo de água próximo aos equipamentos.
Fundações devem ser dimensionadas para suportar não apenas o peso dos equipamentos, mas também esforços dinâmicos e dilatações térmicas. Para transformadores pesados, estudos geotécnicos podem ser necessários.
Sistemas de drenagem devem considerar não apenas águas pluviais, mas também possíveis vazamentos de óleo isolante. Canaletas, caixas separadoras e sistemas de contenção são frequentemente obrigatórios.
A malha de aterramento deve ser executada antes da instalação dos equipamentos, permitindo conexão adequada de todas as estruturas metálicas e massas dos equipamentos durante a montagem.
Montagem dos Equipamentos
A montagem deve seguir rigorosamente as especificações dos fabricantes e normas técnicas aplicáveis. Equipamentos pesados exigem planejamento cuidadoso para transporte e posicionamento final.
Transformadores de potência requerem cuidados especiais durante transporte e instalação. Verificação de integridade do óleo isolante, vedações e acessórios é fundamental antes da energização.
Equipamentos de proteção devem ser instalados e configurados por técnicos especializados, com verificação detalhada de todos os ajustes e funcionalidades antes da colocação em operação.
Interligações entre equipamentos devem utilizar condutores dimensionados adequadamente, com conexões que garantam baixa resistência elétrica e durabilidade em condições ambientais locais.
Testes e Comissionamento
Antes da energização, são realizados testes abrangentes de todos os equipamentos e sistemas. Testes incluem resistência de isolamento, relação de transformação, resistência de aterramento e funcionamento das proteções.
Testes de aceitação seguem protocolos específicos estabelecidos pelas normas técnicas e padrões da concessionária. Qualquer não conformidade deve ser corrigida antes da aprovação final.
O comissionamento inclui energização gradual dos circuitos, verificação de todas as proteções e medições, e testes de operação em condições reais de carga.
Documentação final deve incluir relatórios de todos os testes realizados, diagramas “as built” da instalação, manuais de operação e manutenção, e certificados de conformidade dos equipamentos.
Operação e Manutenção
Procedimentos Operacionais
A operação segura de subestações exige procedimentos bem definidos e pessoal adequadamente treinado. Manobras devem seguir sequências específicas que garantam segurança e integridade dos equipamentos.
Para empresas industriais, a integração da operação da subestação com os processos produtivos é fundamental. Planejamento de manutenções deve considerar paradas programadas da produção.
Sistemas de supervisão permitem operação remota de muitas funções, mas a presença de operadores qualificados permanece essencial para situações de emergência e manutenções.
Procedimentos de emergência devem estar claramente definidos, incluindo ações em caso de faltas, incêndios, ou condições atmosféricas adversas. Treinamento regular da equipe é fundamental.
Manutenção Preventiva
Manutenção adequada é essencial para confiabilidade e vida útil dos equipamentos. Transformadores exigem análises periódicas do óleo isolante, verificação de vedações e limpeza de radiadores.
Equipamentos de proteção devem ser testados regularmente para verificar funcionamento adequado. Relés digitais permitem autodiagnóstico, mas testes periódicos com equipamentos especializados são obrigatórios.
Inspeções termográficas identificam aquecimentos anormais que podem indicar problemas em conexões ou componentes. Para subestações industriais, estas inspeções devem ser realizadas pelo menos semestralmente.
Sistemas de aterramento devem ser verificados anualmente, incluindo medição de resistência e inspeção visual de condutores e conexões. Corrosão é um problema comum que pode comprometer a eficácia da proteção.
Modernização e Upgrades
Com o avanço tecnológico, modernizações periódicas podem oferecer vantagens operacionais e econômicas. Substituição de relés eletromecânicos por digitais, instalação de sistemas de supervisão, ou upgrade de transformadores são melhorias comuns.
Para empresas em crescimento, expansões da subestação devem ser planejadas considerando capacidade dos equipamentos existentes e possibilidade de operação durante as obras.
Adequações regulamentares podem ser necessárias devido a mudanças nas normas técnicas ou padrões da concessionária. Acompanhamento das atualizações normativas é responsabilidade do proprietário.
Aspectos Econômicos e Benefícios
Análise de Retorno do Investimento
O retorno do investimento em subestação própria considera múltiplos fatores: economia tarifária, eliminação de multas por ultrapassagem, melhoria da qualidade de energia e redução de perdas técnicas.
Para grandes consumidores, a possibilidade de migração para o mercado livre de energia pode proporcionar economia adicional significativa, acelerando o retorno do investimento inicial.
Custos operacionais incluem manutenção preventiva, seguros, operação e eventual substituição de equipamentos ao final da vida útil. Estes custos devem ser comparados com as tarifas de fornecimento em média tensão.
Benefícios intangíveis como maior confiabilidade do fornecimento, independência operacional e possibilidade de expansão futura devem ser considerados na análise de viabilidade.
Financiamento e Incentivos
Diversas linhas de financiamento estão disponíveis para investimentos em infraestrutura elétrica industrial. BNDES, bancos de desenvolvimento e financeiras especializadas oferecem condições específicas.
Programas de eficiência energética da ANEEL podem financiar parte dos investimentos quando há comprovação de redução de perdas ou melhoria na eficiência energética.
Benefícios fiscais podem ser aplicáveis conforme a região e tipo de investimento, incluindo depreciação acelerada e incentivos para modernização industrial.
Tendências e Tecnologias Emergentes
Digitalização e Automação
Subestações digitais representam a evolução tecnológica atual, com comunicação IEC 61850, proteções integradas e operação completamente automatizada. Para novas instalações, estas tecnologias oferecem vantagens significativas.
Internet das Coisas (IoT) permite monitoramento detalhado de equipamentos com sensores dedicados, possibilitando manutenção preditiva e otimização operacional.
Inteligência artificial aplicada à análise de dados operacionais pode identificar padrões e predizer falhas, melhorando significativamente a confiabilidade dos sistemas.
Sustentabilidade e Eficiência
Equipamentos mais eficientes reduzem perdas técnicas e impactos ambientais. Transformadores com núcleos amorfos, isolação biodegradável e sistemas de monitoramento avançado são tendências atuais.
Integração com geração renovável torna-se cada vez mais comum, exigindo subestações preparadas para operação bidirecional e controle de qualidade de energia.
Sistemas de armazenamento de energia começam a ser integrados em subestações industriais, oferecendo backup energético e otimização do uso da energia contratada.
Conclusão: Infraestrutura Essencial para Competitividade
Subestações elétricas próprias representam muito mais que infraestrutura técnica – são investimentos estratégicos na competitividade e sustentabilidade industrial. Em Campinas, onde o parque industrial é diversificado e em constante crescimento, subestações adequadas são fundamentais para atrair e manter empresas.
Uma subestação bem projetada e adequadamente mantida oferece: fornecimento confiável de energia elétrica, maior autonomia operacional, possibilidade de expansão futura, economia através de tarifas otimizadas, e melhoria na qualidade da energia fornecida aos processos industriais.
Próximos Passos para Sua Empresa
Se sua empresa consome mais de 2.500 kVA ou enfrenta problemas de qualidade no fornecimento de energia, uma subestação própria pode ser a solução ideal. O primeiro passo é realizar estudo de viabilidade técnica e econômica considerando suas necessidades específicas.
Não espere que problemas na rede pública afetem sua produção. O planejamento antecipado de infraestrutura elétrica evita interrupções custosas e garante capacidade para crescimento futuro.
Considere também as oportunidades do mercado livre de energia, que podem tornar ainda mais atrativo o investimento em subestação própria para grandes consumidores.
